온도,압력보정기(PTZ-BOX)


특징
- 액정 모니터 기반의 전자식 부피 보정기
- 가스거래 및 기체생산에 최적화된 보정기
- 안정성을 겸비한 정밀한 디자인 (외부전원 사용가능 : Option)
- EVC 자체 Pressure Transmitter 및 RTD 온도센서 내장
- EEPROM Memory로 data 저장 기능
- RS232'RS485 Port로 Modus기반의 원격통신 기능
- Windows 환경에서의 Software 실행
- 간편한 조작, Compact한 디자인, 고성능, 경제적인 가격

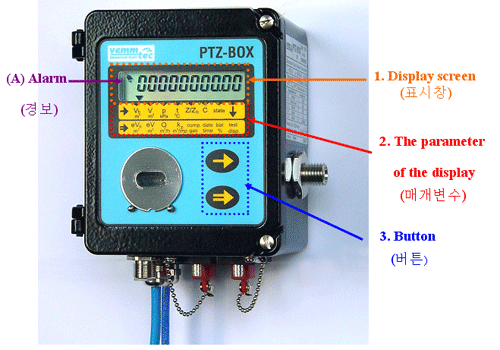

화면표시
PTZ-BOX는 10자리로 표시되는 LCD 창이 있으며 화면표시는 앞 패널에 있는 2개의 버튼으로 조작을
하여 현재값과 설정값(매개변수)을 볼 수 있다. 밑에 위치한 2열은 어떤값(매개변수)들이 표시되고
있는지를 보여준다.
1. Display screen(표시창)
A. LCD 창의 왼쪽에 나타나 경고표시
에러신호
배터리 용량이 10% 아래이거나 전압이 2.9 이하일때 나타남
외부 전압 공급 표시
B. 에러상태 표시창
에러 표시가 LCD 창의 왼쪽에 나타날 때 해당 매개변수 버튼을 누르면 에러 상태가 나타남
2. The parameter of the display
Vb volume at base conditions [m3] 보정값
V volume at operating conditions [m3] 비보정값
p absolute pressure [kPa]절대압력
t actual temperature [°C] 실온도
Z compressibility factor of gas [-] 압축비율
c conversion factor [-] 보정계수
state indication of error status 에러상태표시
  indication of communication speed [Bd] 통신속도표시
eVb error base volume [m3] 보정값에러
eV error primary volume [m3] 비보정값에러
Q primary flow [m3/h] 초기유량
kp gas meter factor [m3/imp]
  Type of compressibility Type 에따른압축비
comp. of gas parameters for calc. of K
date internal date [dd.MM.rrrr] 날짜
time internal time [hh-mm-ss] 시간
bat remaining battery capacity [%] 배터리 양
test disp test of display function 테스트 창

통신
PTZ-BOX는 소형컴퓨터나 Notebook등을 사용하여 손쉽게 Setting 할 수 있다.
Setting 및 Data 검색을 위해 두개의 Software가 제공되어 있으며 이것은 Windows95이상 환경에서 사용할 수
있도록 되어 있다. 또한 Serial Interface(통신)는 RS232 및 RS485 케이블 연결로 할 수 있다.
경보(Alarms)

- 가스계량기 임의 조작시
- Setting 값이 가득 차 있을 경우
- 배터리가 방전된 경우 (외부 전원이 차단된 경우)
- 진단상태 Mode시
- 최대압력, 최대유량, 최대온도 초과시 경보가 울림

Memory

data
  - 최소 15개월의 월간 기록 저장
  - 최소 23개월의 일일 기록 저장
  - 최소 10개월의 매시간 기록 저장
Alam
  - 최소 580개의 경보 기록 저장
Setting 값
  - 최소 100개의 Setting값 저장

Battery

1개의 리튬전지로 작동
측정간격이 20초이고 하루 1회 통신할 경우 최소 6년 사용
